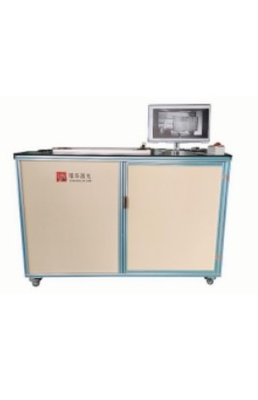

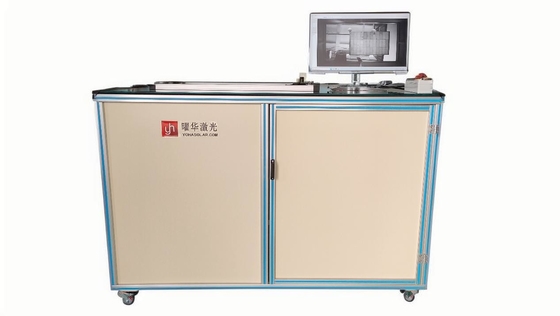

Penguji EL Panel Surya Otomatis untuk Pengujian Cacat Elektroluminesensi Garis Produksi

  • Automated Solar Panel EL Tester For Production Line Electroluminescence Defect Testing
  • Automated Solar Panel EL Tester For Production Line Electroluminescence Defect Testing
  • Automated Solar Panel EL Tester For Production Line Electroluminescence Defect Testing
  • Automated Solar Panel EL Tester For Production Line Electroluminescence Defect Testing
Tempat asal Cina
Nama merek YOHA
Sertifikasi CE
Nomor model YHEL-2400
Kuantitas min Order 1
Harga Contact Us
Kemasan rincian Kotak kayu
Syarat-syarat pembayaran L/C, D/A, D/P, T/T, Western Union, MoneyGram
Menyediakan kemampuan Tersedia untuk pasokan jangka panjang dan jangka pendek

Hubungi saya untuk sampel gratis dan kupon.

ada apa:0086 18588475571

Wechat wechat: 0086 18588475571

skype: sales10@aixton.com

Jika Anda memiliki masalah, kami menyediakan 24 jam bantuan online.

x
Detail produk
Mode penembakan Konfigurasi tunggal/kamera ganda dioptimalkan untuk EL Tester Dapat dikonfigurasi Target/gain/waktu/gamma/kontras
Modul Pengujian monokristalin/polikristalin untuk QA jalur produksi panel surya Sumber daya listrik Disesuaikan 0-60V/0-10A
Lingkungan kerja Beroperasi pada -10 ° C hingga 40 ° C
Menyoroti

Penguji EL Panel Surya Defect Elektroluminesensi

,

Penguji EL Panel Surya

,

Penguji EL Panel Surya otomatis
Tinggalkan pesan
Deskripsi Produk

Penguji EL Panel Surya Otomatis untuk Pengujian Cacat Elektroluminesensi Garis Produksi 0

Pengantar

Dokumen ini merinci spesifikasi dan kinerja Automated Solar Panel EL Tester, modul penting dalam setiap jalur produksi panel surya yang dirancang untuk pengujian cacat EL yang tepat.

Sistem kami dirancang sebagai EL Tester canggih yang secara khusus dioptimalkan untuk aplikasi EL Tester ukuran panel besar, memberikan inspeksi menyeluruh modul surya di semua tahap produksi.EL Tester ini secara efektif mendeteksi retakan tersembunyi, fragmen, pengelasan yang salah, retak grid, dan anomali efisiensi kritis lainnya - kemampuan yang membuatnya sangat diperlukan untuk implementasi penjualan uji Electroluminescence.Proses deteksi yang komprehensif ini sangat penting untuk pengendalian kualitas dalam lingkungan penjualan uji Electroluminescence pada jalur produksi panel surya yang sibuk.



1Spesifikasi EL Tester

komponen Spesifikasi Deskripsi
1.1 Dark Box • Bahan: profil paduan aluminium dengan panel aluminium-plastik
• Desain: Struktur ringan untuk transportasi/pemasangan EL Tester
• Fungsi: Pemblokiran cahaya eksternal memastikan hasil penjualan tes Electroluminescence yang akurat; Panel internal reflektif meningkatkan ukuran panel besar EL Tester pencitraan
1.2 Mode Penembakan Konfigurasi kamera tunggal/ganda dioptimalkan untuk alur kerja EL Tester di lingkungan lini produksi panel surya
1.3 Titik Pemantauan Tahap deteksi kritis: Tahap pra-laminasi & fase pasca-laminasi operasi jalur produksi panel surya
1.4 Kamera • Merek: sensor Sony/Nikon
• Pendinginan: pendinginan CCD internal/eksternal ganda untuk operasi EL Tester yang berkelanjutan
• Resolusi: 2.31MP dengan deteksi retakan 0,5mm
• Akuisisi: 1-60s disesuaikan, memastikan presisi dalam evaluasi penjualan tes Elektroluminesensi
1.5 Pasokan Daya Output 0-60V/0-10A yang dapat disesuaikan kompatibel dengan panel ukuran besar EL Tester permintaan energi
1.6 Lingkungan pengujian Bekerja pada suhu -10°C sampai 40°C, memenuhi persyaratan fasilitas jalur produksi panel surya
1.7 Parameter EL Penguji • Dapat dikonfigurasi: Target/Penghasilan/Waktu/Gamma/Kontras
• Modul: pengujian monokristalin/polikristalin untuk QA jalur produksi panel surya



2. Konfigurasi EL Tester

  • Sasis × 1
  • 8 mm kaca tempered × 1
  • Unit pasokan listrik × 1
  • Komputer × 1
  • Perangkat lunak khusus × 1
  • Kamera × 1
  • Kotak kontrol listrik × 1
  • Mudah diintegrasikan ke dalam setiap lini produksi panel surya.



3Spesifikasi Kinerja



Parameter Kinerja Spesifikasi Deskripsi
Teknologi Unik Teknologi EL Tester yang memiliki hak cipta memastikan kinerja yang stabil dan deteksi efisiensi konversi energi yang lebih tinggi
Kecepatan Pengujian Cepat Alur kerja EL Tester yang dioptimalkan mencapai pemindaian cepat, penting untuk operasi lini produksi panel surya bervolume tinggi
Operasi 24 jam terus menerus Desain EL Tester yang kuat mendukung permintaan penjualan tes Electroluminescence yang tidak terganggu di lingkungan lini produksi panel surya
Struktur Rasional Konfigurasi panel besar EL Tester memungkinkan pemasangan/perawatan yang disederhanakan di seluruh fasilitas produksi
Konfigurasi Optimal Sinergi komponen sistem memaksimalkan throughput untuk komitmen penjualan tes elektroliminesensi
Panel kontrol yang dapat diprogram Antarmuka EL Tester yang ramah pengguna memungkinkan protokol pengujian jalur produksi panel surya yang dapat disesuaikan
Pencitraan Dua Tahap Pencitraan modul yang menghadap ke bawah mendukung tes pra/pasca-laminasi melalui teknologi EL Tester ukuran panel besar
Area pengujian 1000×800 mm rentang deteksi mengakomodasi lengkap spesifikasi modul Solar Panel Production Line

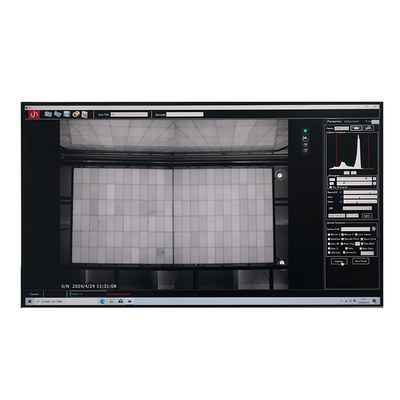

4Perangkat lunak kontrol khusus.

Antarmuka khusus industri untuk operasi intuitif



Fungsi pencarian foto



Pemindaian barcode otomatis dan penamaan file; antarmuka bahasa Cina; kontrol arus konstan; pemindaian, pengkategorikan, dan penyimpanan dengan satu klik;Klik dua kali untuk memperbesar gambar untuk analisis EL Tester yang terperinci



Kriteria cacat yang fleksibel: bintik hitam, garis kisi yang rusak, serpihan, dll.; statistik jenis cacat otomatis dan pembuatan laporan teks untuk catatan pengujian cacat EL yang disederhanakan



5. Penerapan yang luas

Cocok untuk modul silikon monokristalin dan polikristalin dalam semua skenario pengujian cacat EL.



6Prinsip Deteksi Cacat

Kecerahan elektroluminesensi (EL) sebanding dengan panjang difusi pembawa minoritas.Daerah cacat dengan panjang difusi yang lebih rendah memancarkan cahaya yang lebih sedikit, tampak lebih gelap, sehingga mengidentifikasi wafer silikon, difusi, etching, pencetakan, sintering, atau cacat proses lainnya.



7. Fitur Utama

  • Desain terbuka untuk efisiensi maksimum
  • Tester EL presisi tinggi untuk jalur produksi panel surya
  • Kamera definisi tinggi dengan chip impor
  • Dimensi: 1730 × 1150 × 1200 mm
  • Berat: 200 kg
