Modul PV YH-EL4Automatic EL Tester adalah canggihEL Tester dirancang untuk integrasi mulus ke dalamGaris produksi panel surya. It applies an external constant current stabilized power supply to the battery module and uses electroluminescence technology to perform specialized imaging on semi-finished and finished photovoltaic cell modules before lamination, setelah laminasi, dan pasca kemasan.hasil pencitraan berkualitas tinggi pada layar komputer, memungkinkan deteksi yang tepat dari berbagaiPanel Surya EL Cacat yang tidak terlihat dengan mata telanjang. Perangkat lunak YOHA yang disesuaikan lebih meningkatkan kejelasan gambar ini dan membuat jalur produksi panel surya Anda lebih efisien.

Menemukan Jenis Cacat

1. Cacat bahan baterai:
   Termasuk pecahan, retakan tersembunyi, kisi yang rusak, dan kontaminasi.

2. Cacat proses las:
   Mencakup masalah seperti pengelasan virtual dan desoldering.

3. Campuran Tingkat yang Berbeda:
   Mengidentifikasi inkonsistensi dalam kualitas material.

Aplikasi:


Ini.Automatic EL Tester digunakan untuk pengujian otomatis dan pencatatan modul suryaIni mengevaluasi metrik kinerja untuk mendukung kontrol kualitas dan optimalisasi dalam produksi sel surya, memastikan bahwa setiapKelemahan panel surya EL terdeteksi dengankualitas tinggi pencitraan.


Data teknis:



Alur kerja peralatan

1Panel surya ditempatkan menghadap ke bawah dengan sisi panjang menghadap ke depan ke stasiun docking. perangkat pemblokiran diangkat untuk menempatkan modul dalam status tunggu masuk. pada saat yang sama,Pemindaian barcode dilakukan secara otomatis, dan setelah memindai barcode, mengambil foto secara otomatis

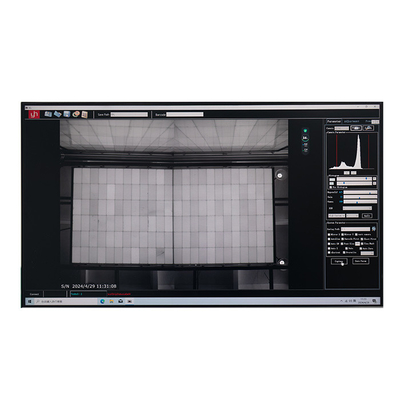

3. Sistem mengambil foto dan perangkat lunak secara otomatis menyambung gambar untuk menampilkan hasil
4Setelah tampilan selesai, berikan sinyal OK atau NG ke tingkat berikutnya, dan secara otomatis mengirimkannya setelah mendapatkan sinyal yang memungkinkan tingkat berikutnya untuk melepaskan.

PeralatanStruktur

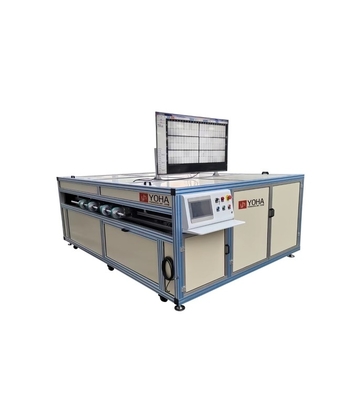

1. Tester EL ini terutama terdiri dari unit berikut: otomatis makan dan melepaskan mekanisme; Organisasi sistem fotografi; Daya otomatis pada mekanisme; Perangkat lunak khusus;Sistem pencetakan
2. Deskripsi subsistem
2.1 Mekanisme pemasangan dan pembuangan otomatis
Desain kabinet, dapat terhubung dengan lancar dengan jalur transmisi otomatis komponen (tinggi 900-1080mm),dengan sisi kaca menghadap ke bawah dan sisi panjang menghadap ke depan untuk masuk dan keluar horizontal.
Perangkat ini otomatis untuk memberi makan dan melepaskan, termasuk stasiun penghubung depan dan belakang (tunggu transfer).
Sistem transmisi platform transfer bahan depan dan belakang mengadopsi metode transmisi rol,dan sistem transmisi internal peralatan mengadopsi metode transmisi sabuk atau guide rail.
2.2. Organisasi Sistem Fotografi
EL tester sepenuhnya otomatis setara dengan kamar gelap sederhana, menghindari sinar matahari langsung pada lensa kamera.dan 72 komponen kemasan difoto tanpa sudut bulat atau deformasi.
2.3 Daya otomatis pada mekanisme
Sebelum memberi makan, ketika dermaga makan sedang menunggu posisi, sebuah perlengkapan yang dibuat khusus dipasang.Konektor kawat elektroda dimasukkan secara manual ke dalam perlengkapan dan dipasang di kotak persimpangan (atau posisi relatif tetap lainnya)Setelah masuk ke posisi pengujian, pengukuran otomatis diselesaikan dengan menggunakan metode kontak probe angkat.

Penguji EL ini dirancang secara ideal untuk jalur produksi panel surya otomatis.Organisasi sistem fotografi menggunakan beberapa kamera industri untuk memotret dan splicingDaya otomatis pada mekanisme menyelesaikan pengukuran melalui metode kontak probe angkat.
