Profil

Spesifikasi:

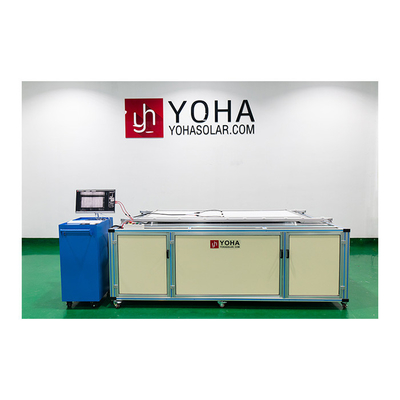

Sistem canggih ini adalahEL Testerdikembangkan oleh tingkat atasEL pemasok mesin pemisahan terintegrasiHal ini dirancang khusus untuk integrasi ke dalam jalur produksi panel surya dan memenuhi persyaratan yang ketat dariPenjualan uji elektroluminesensiproses sementara mengakomodasi ukuran panel besar sebagaiUkuran panel besar el tester.

1Spesifikasi peralatan utama

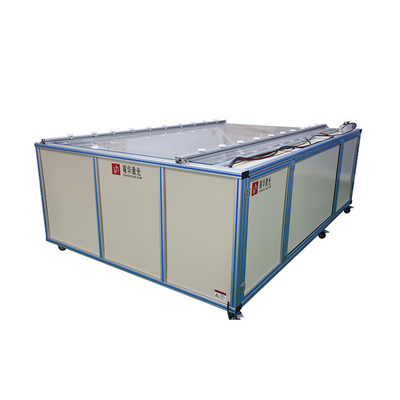

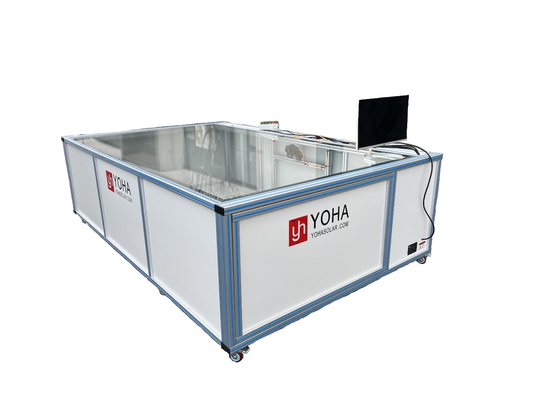

1.1 Kotak gelap (profil paduan aluminium, panel aluminium-plastik)
Kotak gelap memiliki desain yang elegan, efisien dan struktur ringan, memastikan portabilitas dan kemudahan pemasangan.yang penting untuk menjaga akurasiEL TesterselamaPenjualan uji elektroluminesensiDinding dalam dilapisi dengan panel aluminium-plastik reflektif untuk meningkatkan kualitas pencitraan kotak gelap.

1.2 Mode Penembakan
Mendukung kedua konfigurasi kamera tunggal dan ganda untuk menangkap gambar resolusi tinggi penting untuk presisiEL Testeroperasi.

1.3 Titik Pemantauan

• Sebelum Laminasi:Memantau modul surya sebelum laminasi.
• Setelah Laminasi:Mendapatkan gambar setelah laminasi untuk mendeteksi setiap cacat EL selamaPenjualan uji elektroluminesensi.

1.4 Kamera

• Produsen sensor:Sony dan Nikon
• CCD target permukaan:Dipadukan dengan resolusi piksel
• Jenis kamera:CCD dengan pendinginan internal dan eksternal
• Resolusi piksel:24 megapixel
• Waktu Akuisisi Gambar:Disesuaikan antara 1 sampai 60 detik
• Kemampuan deteksi:Mampu mengidentifikasi celah sempit 0,5 mm

1.5 Mode Pencahayaan
Menggunakan konfigurasi pencahayaan sisi reflektif cermin untuk mengoptimalkan kontras gambar untukEL Testeroperasi.

1.6 Pasokan Daya

• Tegangan:Diatur dari 0 sampai 60V
• Saat ini:Disesuaikan dari 0 sampai 10A

1.7 Jangkauan pengujian
Mengoperasikan secara andal dalam kisaran suhu lingkungan dari -10°C sampai 40°C.

1.8 Parameter pengujian
Termasuk pengaturan untuk target, gain, waktu, gamma, kontras, dan lebar data. dirancang khusus untuk menguji modul surya (baik monokristalin dan polikristalin) pada jalur produksi panel surya.

2Konfigurasi peralatan:

3Spesifikasi kinerja peralatan:

4. Jenis cacat yang dapat dideteksi

PeraturanEL TesterDirancang untuk mengidentifikasi berbagai cacat selama EL Defect Testing.

• Titik Hitam Pengelas
• Titik Hitam yang Tersembunyi
• Tingkat arus campuran
• Cacat Proses Baterai
• Soldering Dingin yang Biasa
• Kontaminasi bahan baku baterai

Jenis-jenis cacat ini sangat penting untuk menjaga standar kualitas selama penjualan uji Electroluminescence, memastikan bahwa setiap panel di jalur produksi memenuhi persyaratan yang ketat.

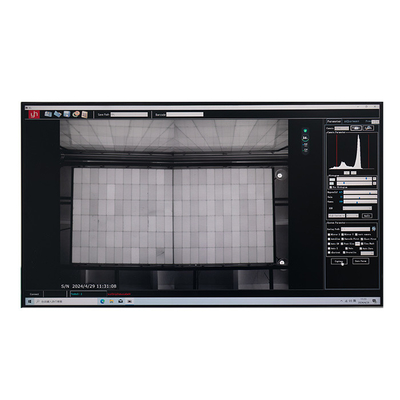

5Perangkat lunak kontrol khusus.

Perangkat lunak kontrol telah dirancang khusus untuk aplikasi industri.

• Sebuah antarmuka yang ramah pengguna yang menyederhanakan operasiEL Testerselama pengujian cacat EL pada jalur produksi panel surya.
• Fungsi pencarian foto yang unik yang meningkatkan proses pencitraan dalamPenguji EL Panel Surya otomatis.
• Pemindaian barcode otomatis dengan penamaan file berdasarkan data barcode,mendukung antarmuka dalam bahasa Cina dan memfasilitasi kontrol sumber arus konstan ideal untuk operasi penjualan uji Electroluminescence yang lancar.
• Pengaturan yang fleksibel untuk menyesuaikan kriteria cacat (misalnya tingkat dan jumlah bintik hitam, kisi-kisi yang rusak, atau fragmen),yang secara otomatis menyusun statistik cacat dan menghasilkan file teks untuk menyimpan catatan.

6. Penerapan yang luas

Ini.EL Testeradalah serbaguna dan dapat digunakan untuk menguji modul surya silikon monokristalin dan polikristalin.Ini dirancang untuk melakukan pengujian cacat EL yang dapat diandalkan di berbagai jenis panel di jalur produksi panel surya, membuatnya solusi yang sangat baik sebagaiUkuran panel besar el tester.

7Prinsip Deteksi Cacat

Prinsip deteksi cacat yang digunakan olehPenguji EL Panel Surya otomatisdidasarkan pada kecerahan elektroluminesensi (EL). Ketika tegangan diterapkan pada sel surya, ia memancarkan cahaya yang ditangkap oleh imager inframerah terintegrasi.dengan panjang difusi pembawa minoritas yang lebih rendahKontras ini memungkinkan identifikasi yang tepat dari cacat seperti yang berasal dari masalah dalam pengolahan wafer silikon, difusi, etching, pencetakan,proses sinter, dan proses produksi lainnya merupakan aspek fundamental untuk setiap penjualan uji elektro luminesensi.
