Spesifikasi Teknis Penguji Modul Surya IV Presisi Tinggi IEC60904-9 Solusi Integrasi Jalur Produksi Otomatis Penuh 2700mm*1600mm

Spesifikasi Teknis Penguji Modul Surya IV

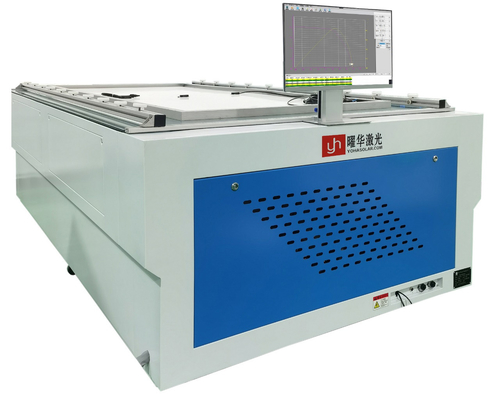

Peralatan yang berlaku: Penguji modul surya IV presisi tinggi

1. Tujuan Peralatan

Penguji modul surya IV presisi tinggi dirancang untuk pengujian otomatis dan pencatatan hasil dari parameter kinerja listrik modul surya monokristalin dan polikristalin.Tester IV ini mengintegrasikan sumber cahaya simulator surya dan akuisisi data canggih untuk pengukuran kurva IV yang tepatIni ideal untuk integrasi ke dalam jalur produksi panel surya modern, memberikan kinerja yang andal dan koneksi yang mulus ke proses hilir.

2Indikator dan Prinsip Teknis Utama

2.1 Simulator surya Sumber cahaya
Simulator surya yang digunakan dalam penguji modul surya presisi tinggi IV ini memenuhi persyaratan distribusi radiasi spektral dari IEC60904-9.

• Pencocokan Spektral: Memenuhi persyaratan distribusi radiasi spektral dari IEC60904-9

• Total Sinar: 100 mW/cm2

• Jangkauan penyesuaian iradians: 70-120 mW/cm2

• Keseragaman radiasi: ≤ ± 1%

• Irradiance Instabilitas: ≤ ± 1%

• Durasi Pulsa Tunggal: 10-150 ms (bisa disesuaikan)

• Fungsi hitung kilat: hitungan kilat & fungsi reset setelah penggantian lampu

• Umur lampu xenon: 200.000 siklus (Jerman)

• Arah Penyinaran: Emisi vertikal ke atas

2.2 Jangkauan pengukuran
Area pengujian efektif: 2700 mm × 1600 mm
Jangkauan daya efektif: 5W 700W
Pengukuran tegangan: 0 ̊200V, resolusi: 1 mV
Pengukuran arus: 020A, resolusi: 1 mA
Suhu sekitar: 15-35°C, resolusi: 0,1°C

2.3 Keakuratan pengukuran
Kemungkinan berulang: ≤ ±0,2% (Diuji 40 kali secara terus menerus pada modul surya yang sama)
Kesalahan pengukuran: ≤ ± 1%
Ideal untuk digunakan di lingkungan jalur produksi panel surya.

2.4 Metode pengukuran
Pengukuran empat kawat

2.5 Parameter diukur
Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh

2.6 Interval pengukuran
Disesuaikan: 5 ∼ 10 detik

2.7 Pengumpulan data
kurva IV dan P-V, dengan 8000 titik data untuk pengukuran kurva IV.

2.8 Kalibrasi kondisi uji
Kompensasi Otomatis Penyinaran
Kompensasi otomatis suhu
Kalibrasi simulator surya memastikan radiasi yang konsisten.

2.9 Pengukuran suhu
Kompensasi dan Tampilan
Sensor inframerah terintegrasi tanpa kontak

2.10 Hasil pengujian
Pelaporan suara hasil

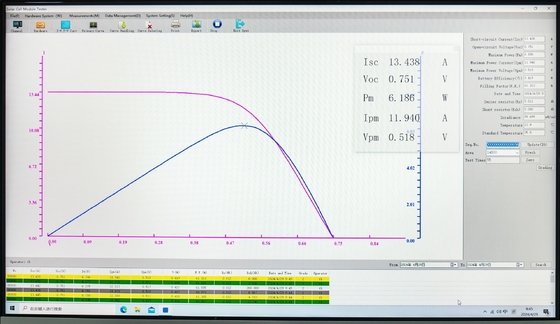

Graphical Display (I-V Curve) mendukung analisis pengukuran kurva IV dan tampilan waktu pengujian.

2.11 Fungsi Laporan Uji
Tampilan dan perekaman kurva karakteristik IV secara real-time
Parameter uji disimpan ke file yang ditunjuk
File dapat didefinisikan pengguna dalam penamaan

2.12 Ringkasan Data & Pencetakan
Ringkasan data dengan periode waktu apa pun
Output dalam format Excel
Termasuk output kurva IV-V kumulatif dan ringkasan pengukuran kurva IV.

2.13 Fitur Perangkat Lunak khusus
Koefisien kompensasi suhu masuk
Masukkan tanggal, nama, nomor modul
Peningkatan otomatis nomor seri
Set range untuk deteksi produk cacat
Kontrol parameter terpusat mendukung optimasi jalur produksi panel surya.

2.14 Waktu Kerja
Dirancang untuk operasi 24+ jam terus menerus

3Konfigurasi peralatan untuk sistem penguji IV

Konfigurasi penguji IV yang kompatibel dengan jalur produksi panel surya ini mencakup:
Deskripsi Item Jumlah
3.1 Host uji (dengan muatan elektronik) 1 Unit
3.2 Sumber cahaya (termasuk sistem optik) 1 Set
3.3 All-in-One Computer 1 Unit
3.4 Kartu Pengumpulan Data A/D Berkecepatan Tinggi 1 Unit
3.5 Perangkat lunak pengukuran khusus 1 set
3.6 Panduan Uji 1 Set
3.7 Baterai standar (untuk kalibrasi iradians & uji keseragaman) 1 unit
