Precision IV Testing Machine For Solar Production Lines ±0.5% Konsistensi 300K Flash Life Otomatis Temp Kompensasi Sinaran 2400*1400

Penguji IV Panel Surya

Ikhtisar Penguji Modul Surya

Penguji Modul Surya adalah perangkat pengujian yang sangat andal dan presisi tinggi yang dirancang untuk sel surya. Perangkat ini menggunakan lampu xenon berdenyut impor berdaya tinggi dan berumur panjang sebagai sumber cahaya, kartu akuisisi data sinkron empat saluran presisi ultra-tinggi impor untuk pengumpulan data, dan beban elektronik ultra-linier profesional untuk memastikan hasil pengujian yang tepat. Cocok digunakan oleh produsen modul fotovoltaik surya untuk menyortir dan menganalisis sel surya.

Spesifikasi

Indikator Uji Utama

• Ukuran Modul yang Dapat Diukur Maksimum: 2400mm × 1400mm
• Sumber Cahaya: Lampu xenon berdenyut berenergi tinggi
• Rentang yang Dapat Disesuaikan Intensitas Cahaya: 20—120W/C㎡
• Masa Pakai Lampu Xenon: ≥300.000 siklus
• Keseragaman Intensitas Cahaya: ±2%
• Rentang dan Akurasi Pengukuran:
  • Tegangan: 0~5 V ±0.1％, 0-30V ±0.1%, 0~60V ±0.1%

Arus: 0~2A ±0.1％, 0-20A ±0.1%

• Kesalahan Pengukuran: ≤2%
• Kesalahan Pengukuran Ulang: ±1%

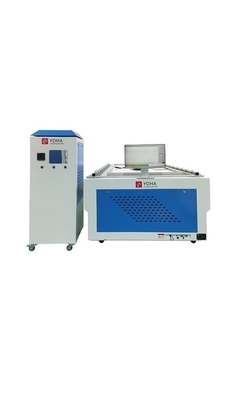

• Konfigurasi Sistem Standar: Bangku uji horizontal + kabinet kontrol vertikal + PC + perangkat lunak pengujian khusus
• Persyaratan Daya: 220V/50Hz/2KW
• Berat: 200kg
• Dimensi Eksternal:
  • Bangku Uji: 1065 × 1230 × 1970mm
  • Kabinet Kontrol: 670 × 610 × 1630mm

Fitur Produk

• Parameter yang Diukur (Ditampilkan):

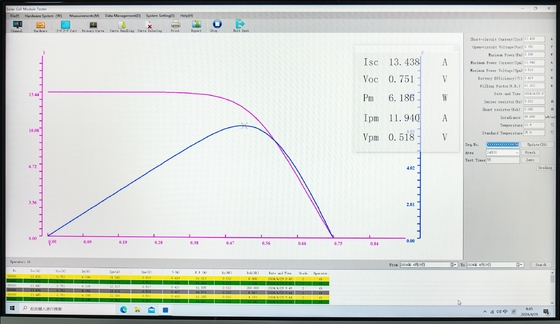

  • Kurva I-V, kurva P-V, Arus Hubung Singkat (Isc), Tegangan Sirkuit Terbuka (Voc), Daya Puncak (Pm), Tegangan Titik Daya Maksimum (Vm), Arus Titik Daya Maksimum (Im), Faktor Pengisian (FF), Efisiensi Sel (η), Suhu Uji (T).
  • Perangkat lunak ini juga memungkinkan tampilan parameter arus, tegangan, dan daya yang sesuai dengan titik mana pun pada kurva melalui interaksi mouse.
• Beban Elektronik Pemindaian Linier Profesional: Menjamin akurasi pengukuran dan memastikan kesalahan pengukuran linier dalam ±2% di seluruh rentang pengukuran.
• Desain Perangkat Lunak yang Disederhanakan: Perangkat lunak ini mudah digunakan, hanya memerlukan koreksi koefisien yang relevan selama kalibrasi.
• Sumber Cahaya: Menggunakan simulator lampu xenon berdenyut yang populer secara internasional, dengan perangkat reflektor parabola untuk mencapai keseragaman tinggi dari simulasi sinar matahari, menghindari penyimpangan hasil uji terkait suhu dari simulator sinar matahari keadaan stabil.
• Lampu Xenon Impor: Memastikan kebenaran spektral sumber cahaya dan umur panjang.
• Mekanisme Pengukuran Sel: Menggunakan penggerak motor sinkron, mengurangi kebisingan operasional dan meminimalkan kerusakan sel selama pengujian.
• Fungsi Pelaporan Suara: Memungkinkan parameter pengukuran yang relevan diumumkan melalui suara, meningkatkan efisiensi pengukuran dan mengurangi tingkat kerusakan.
• Pengukuran Sel Silikon Kristalin: Menggunakan koneksi empat kabel untuk memastikan pengukuran yang akurat.
• Probe Semikonduktor: Mengukur suhu sel uji, memastikan pengukuran suhu yang akurat dan andal.
• Interval Pengukuran Singkat: Interval waktu antar pengujian kurang dari 5 detik, memungkinkan pengukuran cepat.

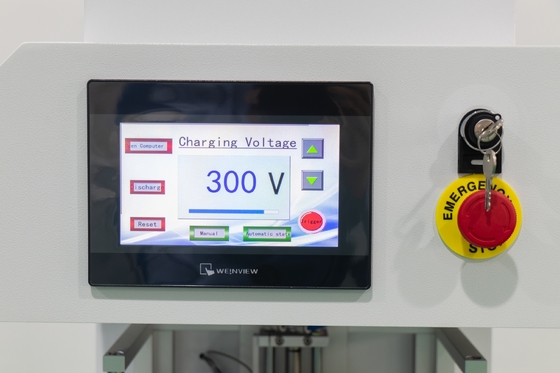

• Antarmuka Manusia-Mesin: Antarmuka ramah pengguna, membuat pengoperasian lebih intuitif.

Persyaratan Lingkungan untuk Penguji Modul Surya

• Area pengujian harus lebih besar dari 3m × 5m, dengan tinggi minimal 2,5m.
• Ruangan harus memiliki iluminasi kurang dari 100 lux dan harus dilengkapi dengan penyejuk udara pemanas dan pendingin untuk menstabilkan suhu ruangan sekitar 25℃.
• Catu daya harus 220V/2KW, dengan koneksi mudah, dan sistem pembumian yang andal.
• Harus ada ruang yang cukup untuk ruang penyimpanan yang terhubung ke area pengujian, memastikan suhu sel uji mirip dengan suhu ruang uji.
• Ruang pengujian harus dilengkapi dengan antarmuka sumber udara terkompresi. Tekanan udara harus stabil antara 5-8 Kg/C㎡.
