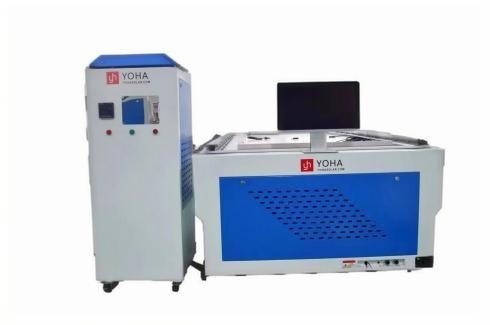

Advanced Solar Panel IV Curve Analyzer Xenon Flash Light Source 8000 Data Point Automated Data Logging 2700mm*1600mm

Modul SuryaIVPengujiSpesifikasi Teknis

1. Tujuan Peralatan

Peralatan ini dirancang untuk pengujian otomatis dan pencatatan hasil dari parameter kinerja listrik dari modul surya monokristalin dan polikristalin.Penguji IV, ia memastikan akurasi tinggi, efisiensi, dan keandalan dalam pengujian modul.Penguji Sel Suryatapi juga menawarkan kuatIV Pengukuran kurvakemampuan, membuatnya ideal untuk modernGaris Produksi Panel SuryaOptimasi.

2Indikator dan Prinsip Teknis Utama

2.1 Sumber Cahaya Simulasi

• Pencocokan Spektral: Memenuhi persyaratan distribusi radiasi spektral IEC60904-9.

• Total Sinaran: 100 mW/cm2.

• Jangkauan Penyesuaian Sinaran: 70-120 mW/cm2.

• Keseragaman Sinaran: ≤ ± 1%.

• Instabilitas Radiasi: ≤ ± 1%.

• Durasi Pulsa Tunggal: 10~150 ms (bisa disesuaikan).

• Fungsi Flash Count: Fungsi hitung kilat & reset setelah mengganti lampu.

• Umur lampu xenon: 200.000 siklus (Jerman).

• Arah Penyinaran: Emisi vertikal ke atas.

Dalam konteksPenguji IVkinerja, sumber cahaya simulasi dikalibrasi untuk memberikan intensitas yang konsisten yang penting untuk akuratIV Pengukuran kurva.

2.2 Jangkauan pengukuran

• Area Uji Efektif: 2700 mm × 1600 mm.

• Jangkauan Daya Efektif: 5W ¥ 700W.

• Pengukuran Tegangan: 0~200V, resolusi: 1 mV.

• Pengukuran saat ini: 020A, resolusi: 1 mA.

• Suhu Lingkungan: 15 ̊35°C, resolusi: 0,1°C.

Jangkauan ini sangat penting untukPenguji Sel Surya, memastikan bahwa semua parameter berada dalam batas yang dapat diterima untukPenguji IVoperasi.

2.3 Keakuratan pengukuran

• Kemungkinan diulang: ≤ ±0,2% (Diuji 40 kali secara terus menerus pada modul surya yang sama)
  Rumus: (Isc_max - Isc_min) / (Isc_max + Isc_min) × 100%

• Kesalahan pengukuran: ≤ ± 1%.

Keakuratan pengukuran yang tinggi adalah kunci untukIV Pengukuran kurvahasil, membuat instrumen ini sangat berharga dalamGaris Produksi Panel Suryalingkungan.

2.4 Metode pengukuran

• Pengukuran empat kawat.

Metode ini meningkatkan kinerjaPenguji IV, menjamin bahwa bahkan variasi minimal dicatat dengan akurat.

2.5 Parameter diukur

• Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

Pengukuran yang komprehensif dari parameter ini sangat penting baik untuk kinerja tinggiPenguji Sel Suryadan untuk detailIV Pengukuran kurvaanalisis.

2.6 Interval pengukuran

• Disesuaikan: 5 ̊10 detik.

2.7 Pengumpulan data

• Mengumpulkan kurva I-V dan P-V dengan 8000 titik data, memberikan detailIV Pengukuran kurvaoutput.

2.8 Kalibrasi kondisi uji

• Kompensasi Otomatis Penyinaran.

• Kompensasi suhu otomatis.

2.9 Pengukuran suhu

• Kompensasi suhu dan tampilan.

• Dilengkapi sensor inframerah tanpa kontak.

2.10 Hasil pengujian

• Laporan suara hasil.

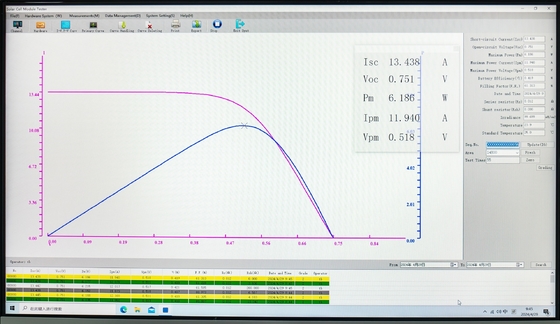

• Tampilan grafis (I-V Curve) dan tampilan waktu pengujian.

Hasil tes yang dihasilkan olehPenguji IVtermasuk jelasIV Pengukuran kurvagrafik yang membantu teknisi dalam penilaian diagnostik yang cepat.

2.11 Fungsi Laporan Uji

• Tampilan dan rekaman kurva karakteristik IV secara real time.

• Parameter uji disimpan ke file yang ditunjuk.

• Nama file yang ditentukan pengguna.

Laporan-laporan ini sangat berguna dalam memantau kinerja di seluruhGaris Produksi Panel Surya, memastikan konsistensi dan keandalan.

2.12 Ringkasan Data & Pencetakan

• Ringkasan data dengan periode waktu apa pun.

• Output dalam format Excel, termasuk output kurva IV kumulatif.

2.13 Fitur Perangkat Lunak khusus

• Input koefisien kompensasi suhu.

• Masukkan tanggal, nama, dan nomor modul.

• Nomor seri otomatis meningkat.

• Set range untuk deteksi produk cacat.

• Kontrol parameter terpusat.

Perangkat lunak khusus meningkatkan fungsionalitasPenguji Sel Suryadengan mengintegrasikan tingkat lanjutIV Pengukuran kurvamodul, memfasilitasi pemrosesan data yang mulus padaGaris Produksi Panel Surya.

2.14 Waktu Kerja

• Dirancang untuk operasi 24+ jam terus menerus.

3. Konfigurasi peralatan

Konfigurasi peralatan di atas mendukung operasi yang efisien dariPenguji IVdan meningkatkan kinerjaPenguji Sel Suryadalam permintaan tinggiGaris Produksi Panel Suryalingkungan.
