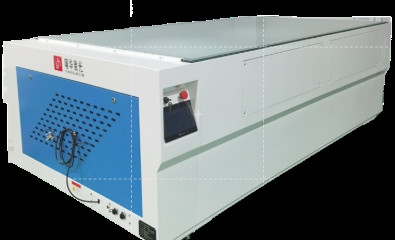

YHMT-A+A+A+ IV Tester Precision Solar Panel Testing Untuk Jalur Produksi PV Modern

Penguji Modul Surya IV

• Model Peralatan:YHMT-A+A+A+
• Tujuan peralatan:
  Ini.Penguji IVdirancang untuk pengukuran kurva IV otomatis dari modul surya monokristalin dan polikristalin.Garis Produksi Panel Surya. Dengan mengintegrasikanPengujian Efisiensi Tinggi IVteknologi, penguji IV memenuhi permintaan tinggi dari manufaktur fotovoltaik saat ini.IV Pengukuran kurvauntuk analisis yang tepat.

Indikator dan Prinsip Teknis Utama:
Sumber cahaya simulasi
3.1.1 Pencocokan Spektral: Jangkauan IV Tester memenuhi persyaratan distribusi radiasi spektral IEC60904-9 (AM1.5).
3.1.2 Penyinaran total: 100 mW/cm2
3.1.3 Kisaran penyesuaian iradians: 20 mW/cm2 sampai 120 mW/cm2
3.1.4 Keseragaman Penyinaran: ± 1%
3.1.5 Irradiance Instabilitas: ± 0,5%
3.1.6 Durasi Pulsa Tunggal: 60 ms
3.1.7 Fungsi Flash Count: Fungsi Flash Count dan reset setelah diganti.
3.1.8 Umur lampu xenon: 300.000 siklus (Jerman).
3.1.9 Arah Penyinaran: Emisi vertikal ke atas.

3.2IV kurva Jangkauan pengukuran:
3.2.1 Area pengujian efektif: 2000 mm × 1200 mm
3.2.2 Jangkauan pengujian efektif: 5W sampai 700W (area daya modul maksimum).
3.2.3 Tegangan pengukuran: 0 mV sampai 200 V (resolusi 1 mV).
3.2.4 Arus pengukuran: 0 mA sampai 20A (resolusi 1 mA).
3.2.5 Suhu sekitar: 15°C sampai 35°C.

3.3Keakuratan pengukuran:
3.3.1 Inkonsistensi pengukuran: ±0,5%
3.3.2 Kesalahan pengukuran: ± 1%

3.4Metode pengukuran:Pengukuran empat kawat

3.5IV kurva Parameter pengukuran:Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rs

3.6 Interval pengukuran: 5 detik

3.7Pengumpulan data:
Peralatan ini mengumpulkan kurva I-V dan P-V dengan 8000 titik pengumpulan data menggunakan teknologi canggihIV Pengukuran kurvaTeknik ini memastikan bahwaPenguji IVdukunganPengujian Efisiensi Tinggi IVdan memberikan data diagnostik yang tepat dalamGaris Produksi Panel Surya.

3.8Kalibrasi kondisi uji:
3.8.1 Kompensasi Otomatis Penyinaran
3.8.2 Kompensasi suhu otomatis

3.9Pengukuran suhu:
3.9.1 Kompensasi suhu dan tampilan
3.9.2 Pengukuran suhu inframerah terintegrasi tanpa kontak

3.10Hasil tes:
3.10.1 Pelaporan suara dan pesan cepat untuk hasil tes

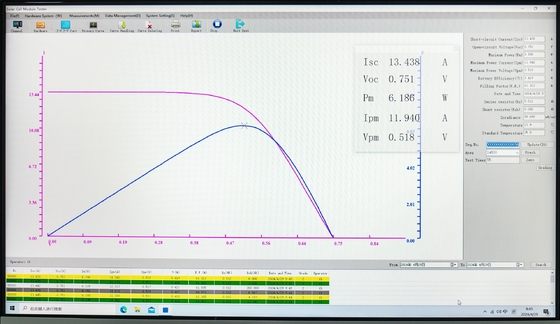

3.10.2 Tampilkan waktu uji dan parameter grafis (kurva karakteristik IV)

3.11Laporan pengujian:
3.11.1 Antarmuka kerja saat ini menampilkan dan mencatat kurva karakteristik IV melalui integrasiIV Pengukuran kurva.
3.11.2 Parameter uji utama dari semua modul dapat disimpan ke file yang ditentukan pada hard disk.
3.11.3 File yang ditentukan dapat diberi nama oleh pengguna.

3.12Ringkasan Data dan Pencetakan:
3.12.1 Ringkasan data dapat dilakukan berdasarkan periode waktu yang ditetapkan atau kapan saja.
3.12.2 Cetak dalam format Excel (termasuk output kurva karakteristik IV kumulatif).

3.13Perangkat lunak khusus:
3.13.1 Input Koefisien Kompensasi Suhu
3.13.2 Masukan tanggal, nama, dan nomor baris
3.13.3 Peningkatan otomatis dari titik awal nomor seri
3.13.4 Pengaturan rentang parameter produk yang cacat
3.13.5 Kontrol Sentral Parameter

3.14Waktu kerja:Uji IV dapat beroperasi terus menerus selama lebih dari 24 jam.

Konfigurasi peralatan:
4.1 Host uji (termasuk muatan elektronik): 1 unit
4.2 Sumber cahaya (termasuk sistem optik): 1 set
4.3 Komputer: 1 unit
4.4 Kartu A/D Pemerolehan Data Berkecepatan Tinggi: 1 unit
4.5 Perangkat lunak pengukuran kurva IV khusus: 1 set
4.6 Baterai standar (untuk kalibrasi iradians dan pengukuran kurva seragam IV)

Fitur:

Sumber Daya: Mingwei

Sistem kontrol: Siemens PLC

Lampu Xenon: Jerman Heimann

Operasi layar sentuh: Weilin

Laporan Suara: Didukung
