Sistem pengujian kurva YH-BXIV IV Inspeksi nirkabel kecepatan tinggi untuk modul surya

Penguji Sel Surya Portable IV

YOHA YH-BXIV

1500V 30Auntuk Cell String Test

10STanggapan Cepat untuk Hasil Pemindaian

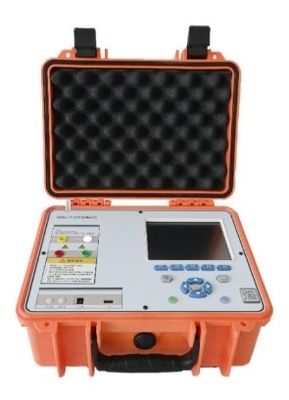

Portable IV Tester (YH-BXIV)

Penguji IV portabel adalah penguji daya berbasis string standar yang dapat secara akurat menyelesaikan deteksi daya dan pengujian kurva IV untuk modul dan string individu,efisiensi konversi daya standar di bawah STCVersi Cina dari sistem ini mudah dioperasikan, portabel, dan dilengkapi dengan pengukur radiasi dan sensor suhu presisi tinggi.Efisiensi pengujian yang cepat dan akurat membuatnya menjadi model yang disukai untuk lembaga pengujian pihak ketiga dan operasi dan pemeliharaan pembangkit listrik.

Penguji IV portabel YH-BXIV memiliki konfigurasi lokal dengan antarmuka Cina dan mode pengujian satu klik.dengan efisiensi setelah penjualan dan biaya pemeliharaan yang jauh melebihi konfigurasi impor.

YH-BXIV mengadopsi desain tubuh mesin kemasan terintegrasi, mudah dioperasikan dengan deskripsi antarmuka Cina dan Inggris yang jelas, ekspor data satu klik,dan kecepatan pengujian 10 detik untuk modul/string individuPerangkat ini memiliki basis data built-in dari beberapa spesifikasi panel fotovoltaik, yang memungkinkan impor dengan satu klik untuk mengurangi kerumitan beralih antara spesifikasi yang berbeda selama pengujian.

Spesifikasi teknis:

• Penguji IV portabel menggunakan koneksi nirkabel antara unit utama dan probe, memberikan jangkauan komunikasi nirkabel hingga 100 meter, membuat pengujian lebih nyaman.
• Dilengkapi dengan kotak probe yang dipatenkan dan bracket pemasangan probe suhu untuk pemasangan probe yang mudah dan cepat pada panel surya.
• Fungsi pemindaian barcode unik untuk identifikasi komponen cerdas.
• Tampilan LCD berwarna dengan kecerahan tinggi, terlihat dari sinar matahari dengan layar sentuh dan operasi keyboard, menampilkan antarmuka periferal yang kaya untuk pengalaman pengguna yang luar biasa.Memori internal dari portabel IV tester dapat menyimpan lebih dari 2,000 uji bentuk gelombang dan memiliki slot kartu SD untuk perluasan memori.
• Menggunakan sistem grafis WINCE dengan opsi multibahasa dan desain menu yang ramah pengguna untuk penguasaan fungsi instrumen dengan mudah.
• Termasuk perangkat lunak analisis pengguna, yang memungkinkan pengguna untuk menyalin data yang disimpan di unit utama ke PC melalui USB untuk analisis dan pencetakan.
• Mendukung pengujian karakteristik IV di luar ruangan dengan cahaya rendah dan menyediakan koreksi kondisi STC standar. Jika diperlukan, penguji IV portabel dapat menawarkan layanan metrologi dan mengeluarkan sertifikasi.
• Database model koreksi modul sel surya terintegrasi yang mencakup produk dari sebagian besar produsen,menawarkan referensi untuk perbandingan konversi dan menyediakan pengaturan parameter yang komprehensif bagi pengguna untuk menambahkan model koreksi pengujian secara manual.
• Desain internal termasuk daya isolasi tegangan tinggi, memastikan keamanan yang dapat diandalkan.dengan tegangan sirkuit terbuka maksimum 1500V dan kemampuan pengujian untuk array PV hingga 30kW.
• Pergantian kisaran otomatis dengan perlindungan over-voltage dan over-current, ditambah fungsi pengujian terus-menerus yang dapat dikonfigurasi.
• Dilengkapi dengan baterai lithium-ion berkapasitas besar untuk daya pengujian yang cukup.
• Memberikan fungsi pemantauan lingkungan, termasuk suhu, suhu panel surya, dan deteksi radiasi, dengan sertifikasi metrologi radiasi opsional.
• Parameter yang dapat diukur: kurva I-V, kurva P-V, arus sirkuit pendek, tegangan sirkuit terbuka, daya puncak, tegangan dan arus titik daya puncak, arus titik tegangan konstan, faktor pengisian,efisiensi konversi, resistensi seri, resistensi paralel, suhu sel surya, suhu lingkungan, dan radiasi.
• The PV32 portable IV tester has a unique component power generation test function that complies with the IEC61853 regulations for component certification testing adopted by the EU or for local sunlight resource monitoringPenguji juga menyediakan hingga 400 titik pengujian resolusi tinggi dan pemantauan Ethernet yang kompatibel dengan protokol Modbus / TCP, memenuhi kebutuhan penelitian ilmiah.
• Penguji IV portabel memiliki desain kompensasi yang unik yang mendukung verifikasi di luar ruangan sel fotovoltaik,cocok untuk pengujian kinerja di luar ruangan sel fotovoltaik yang masih dalam tahap eksperimen.

Keuntungan Kinerja:

Retakan panel surya dapat mempengaruhi seluruh panel. Namun melalui pengujian karakteristik IV, tegangan sirkuit terbuka dan kehilangan arus sirkuit pendek dapat dianalisis menggunakan perangkat lunak,menunjukkan kerugian 100,9% dan 53,7% masing-masing, dengan perubahan yang nyata dalam kurva kerugian daya, yang mencapai 67,8% dan STC-63,5%.Penguji IV portabel membantu membantu deteksi EL untuk menentukan apakah komponen dapat terus digunakan.

Uji konversi parameter nominal STC:Uji IV cocok lebih dari 95% dari spesifikasi sel fotovoltaik saat ini, cepat beralih antara spesifikasi yang berbeda,dan secara otomatis menghitung efisiensi pembangkit listrik saat ini modul dan tingkat konversi, membantu pengguna memahami parameter nyata komponen dengan lebih akurat.

Standar Kepatuhan:

• IEC 61215-2005: Modul fotovoltaik silikon kristalin yang dipasang di tanah
• IEC 61646-2008: Standar desain dan kualifikasi untuk modul fotovoltaik film tipis
• CGC/GF003.1:2009: Spesifikasi teknis untuk penerimaan teknik sistem pembangkit listrik tenaga fotovoltaik yang terhubung ke jaringan, Bagian 1: Peralatan listrik
• GB4793.1-2007/IEC 60010-1: Persyaratan keselamatan untuk peralatan listrik untuk pengujian, kontrol dan penggunaan laboratorium
• IEC 60904-2: 2007 Standar untuk persyaratan sel surya
• IEC 60891-2009: Metode koreksi suhu dan irradians untuk karakteristik IV dari perangkat fotovoltaik
• IEC 61853-2011: Pengujian kinerja perangkat fotovoltaik dan peringkat energi
• Sertifikasi CE dan ROHS
• Diverifikasi oleh China National Institute of Metrology, dengan tegangan dan akurasi uji arus melebihi 0,2%, memenuhi dan melebihi spesifikasi produk.

Spesifikasi:

• (1) Diuji pada suhu 25°C dalam kondisi uji standar
• (2) Konversi ke STC di bawah kondisi daya yang paling akurat diukur pada irradians stabil ≥ 700W/m2, dengan spektrum AM1.5.Pengujian di lokasi harus dilakukan dalam kondisi sinar matahari yang stabil dengan probe irradians yang dipasang dengan andal untuk menghindari kesalahan konversi yang disebabkan oleh irradians dan penyimpangan suhu.
