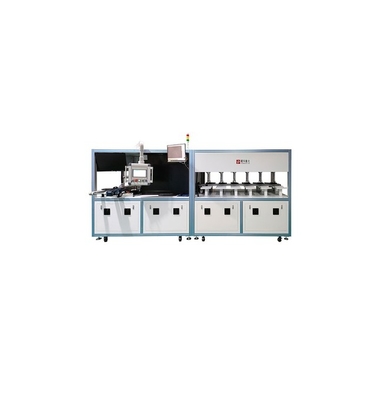

Sel Otomatis IV EL Mesin Sorting Terintegrasi

I. TentangIV EL Mesin Sorting Terintegrasi

• Nama Peralatan: Sel Surya EL dan Mesin Pengurut Otomatis Daya
  (Peralatan canggih ini tidak hanyaIV EL Mesin Sorting Terintegrasitetapi juga menggabungkan teknik terbaru dalamIV PengujiandanEL Pengujianuntuk evaluasi sel surya otomatis.)

• Model: YH-ZDFX-2400 --IV EL Mesin Sorting Terintegrasi

• Diagram Dimensi Instalasi Secara Umum:

• (Lihat diagram yang disediakan untuk spesifikasi tata letak yang rinciGaris Produksi Panel Surya.)

II. Informasi sel yang berlaku

• Sel surya polikristalin dan monokristalin dengan dimensi mulai dari 156mm hingga 220mm

• Warpage ≤ 3mm

• 2 sampai 6 busbar, 9 busbar

• Sel kelas A datar (dengan tingkat hasil lebih dari 98%)

Ini.IV EL Mesin Sorting Terintegrasiakan digunakan untuk pengujian produk yang memenuhi syarat.

III. Kinerja dan Parameter Teknis Utama

1. Kapasitas:

   • Kecepatan operasi referensi aktual: 2200 buah per jam

   • Kecepatan rata-rata adalah sekitar 1,6 detik per bagian

   • Catatan: Ini tidak termasuk waktu untuk mengambil dan melepaskan sel surya dan mengganti baki pengisian.

2. Tingkat Patah:

   • ≤ 0,05% (Parameter ini mengacu pada kerusakan yang disebabkan oleh mesin itu sendiri, tidak termasuk kerusakan material.)

3. Tingkat Penghakiman Yang Salah:

   • Sekitar 6% (Rasio spesifik akan ditentukan melalui negosiasi tergantung pada proses dan standar inspeksi Pihak A).

   • Perhitungan: Jumlah sel A yang salah dinilai sebagai B dibagi dengan jumlah sel yang dipilih oleh mesin.

4. Tingkat Kesalahan Penghakiman:

   • ≤ 0,3% (Rasio spesifik akan ditentukan melalui negosiasi tergantung pada proses dan standar inspeksi Pihak A).

   • Perhitungan: Jumlah sel B yang dilewatkan oleh mesin dibagi dengan jumlah sel yang dipilih oleh mesin.

Tabel Spesifikasi Teknis

IV. Barang Pemeriksaan

• Pemeriksaan Tanpa Kontak: Dirancang untuk menghindari kerusakan sekunder selama proses inspeksi.

• Sistem Akuisisi Gambar Khusus: Tidak diperlukan ruang gelap, memastikan kualitas gambar yang tinggi.

• Efisiensi Inspeksi yang Tinggi: Sistem ini dapat dimasukkan ke dalam jalur produksi untuk inspeksi online, memainkan peran penting dalamIV Pengujian.

• Algoritma Kecerdasan Buatan: Memungkinkan identifikasi cacat otomatis tanpa intervensi manusia.

• Berbagai Aplikasi: Cocok untuk berbagai jenis wafer silikon atau sel surya, membuatnya serbaguna dalamGaris Produksi Panel Suryalingkungan.

V.IV EL Mesin Sorting TerintegrasiKomposisi

1. Diagram Struktural:

   • (Lihat diagram struktural untuk tata letak sistem yang lengkap.)

2. Kotak Bahan:

   • 4 kotak bahan yang disediakan, dua digunakan dan dua sebagai cadangan, bergantian digunakan.

3. Sistem Pemeriksaan Visual:

   • Sistem perangkat lunak eksklusif yang mendukung integrasiIV PengujiandanEL Pengujianfungsi.

4. Toolkit Inspeksi Otomasi:

   • Algoritma output dan presisi tinggi untuk berbagai inspeksi klasifikasi; klasifikasi yang ditentukan pelanggan dan data perbedaan warna.

5. IV Pengujian:



   • Total Sinaran: 100 mW/cm2

   • Keseragaman Sinaran: ≤ ± 2%

   • Stabilitas Radiasi: ≤ ± 2%

   • Durasi Pulsa Penyinaran Tunggal: 10ms 60ms

   • Fungsi Flash Count: Flash count dengan fungsi reset.

   • Umur Lampu Xenon: 100.000 kilat

   • Arah Penyinaran: Emisi vertikal ke bawah

   • Jangkauan pengukuran:

     • Area pengujian efektif: 220mm × 220mm

     • Jangkauan pengujian efektif: 0.1W 10W

     • Tegangan pengukuran: 1V (Resolusi: 1mV, kisaran: 1/16384)

     • Arus pengukuran: 10A (Resolusi: 1mA, kisaran: 1/16384)

     • Suhu sekitar: 15°C ∼ 35°C (Resolusi: 0,1°C)

   • Keakuratan Pengukuran:

     • Kemampuan mengulangi: ± 1%

     • Kesalahan pengukuran: 2%

   • Metode Pengukuran:

     • Pengukuran empat kabel, kontak buffer pneumatik, kontak probe depan, kontak belakang.

   • Parameter pengukuran:

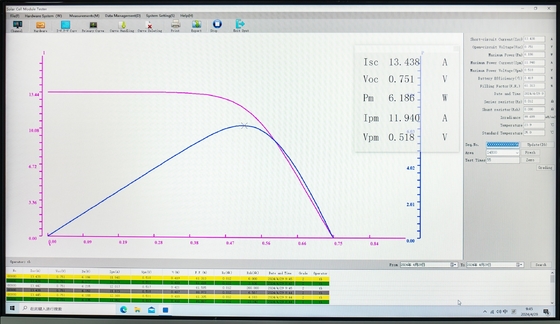

     • Isc, Voc, Pmax, Vm, Im, FF, EFF, Temp, Rs, Rsh.

   • Interval pengukuran: 5 detik

Sistem pengujian IV ini menonjol sebagai solusi mutakhir untuk karakteristik sel surya,menggabungkan teknik presisi dan keandalan kelas industri untuk memberikan kinerja yang tak tertandingi dalam analisis parameter listrikModul pengujian IV canggihnya dirancang dengan cermat untuk laboratorium dan jalur produksi yang membutuhkan hasil yang sangat akurat dan dapat diulang dalam kondisi terkontrol.

IV EL Sorting Integrated Machine bisa menjadi pilihan yang bagus untuk jalur produksi panel surya Anda.Pengujian EL dan pembagian sel surya dapat membuat jalur produksi panel surya Anda lebih canggih dan efisienIni juga dapat berfungsi sebagai mesin penyaringan sel surya, sel surya disortir sesuai dengan pengujian IV dan pengujian EL.
