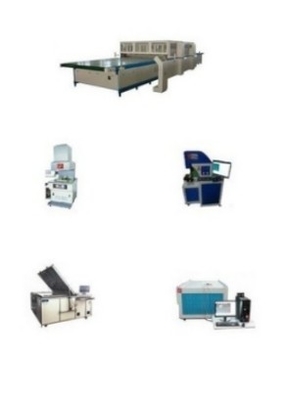

Jalur produksi panel surya 5-10mwp

Panel surya Tabel pemotongan EVA/TPT

Model: YDD-CT

3150*1200*900mm

1. Bingkai paduan aluminium dengan poros makan, dapat memotong EVA dan juga TPT.

2.8mm Kaca Kerja Plat dengan aturan baja 2m.

3. Plat kerja.

4. Sekrup yang disesuaikan dalam bagian kaki.

5.Panel adalah pelat kompresi, skala lulus dalam pelat untuk ukuran pemotongan yang nyaman.

6. Bantalan Sling untuk memilih EVA/TPT, fleksibilitasnya bagus, di sini adalah alat penentuan posisi dan memotong Evatpt pada saat yang sama.

Spesifikasi Teknis:

Aplikasi:

Digunakan untuk menguji kinerja listrik dari potongan sel surya mono-Si atau poli-Si dan mencatat hasilnya dalam file.

Jenis spesifikasi:Yhct-a

Mesin Fitur:

• Spektrum grade
• Tingkat Ketidakpastian Ketidakpastian Kelas
• Ukuran empat baris, Kartu Akuisisi Sinkron Kecepatan Tinggi 14-Bit 4-Bit
• 10 Parameter Tampilan dan Parameter Parameter Tampilan dengan cara tabulasi dan grafik
• Kontak pneumatik dan buffering
• Suhu secara otomatis kompensasi
• Suara menghitung dan meminta, menghitung prompt flash
• 24 jam kerja terus menerus

Spesifikasi :

Penguji Sel Surya

1. Ukuran tes: 200x200mm

2. 2Test Rang: 0W-16W

3. Paket Pengukuran: 94x80x210 cm

4. Berat Kotor: 158kg

Teknis Parameter:

• Spektrum Lampu: Sejalan dengan IEC60904-9 dan JISC8933 (nilai A)
• Intensitas Cahaya: 100mW/cm2 (kisaran yang dapat disesuaikan terus menerus 20-120W/cm2
• Intensitas Cahaya Ketidakseragaman: ≤ ± 3% A ≤ ± 2% AAA
• Tingkat ketidakstabilan iradiasi: ≤ ± 3% A ≤ ± 2% AAA
• Konsistensi Hasil Uji: ≤ ± 0,1% A ≤ ± 0,05% AAA
• Kesalahan uji sifat listrik: ≤ 1% a
• Waktu flash tunggal: 10-30ms
• Kisaran uji yang efektif: 200x200mm (0,1-16W)
• Tegangan Mengukur: 0 - 0.8V (Resolusi 1MV)
• Mengukur Arus: 0 - 20a (Resolusi 1MA)
• Parameter Uji: ISC, VOC, PMAX, VM, IM, FF, EFF, Temp, RS, RSH
• Permintaan Daya: 220V/50Hz/2KVA

Sel surya Laser Scribing Machine

Model: YHC-30F

Persyaratan Lainnya:

1. Penggunaan listrik dan gas seluruh peralatan harus mematuhi standar nasional.

2. Peralatan harus memiliki perlindungan kelebihan beban.

3. Peralatan harus memiliki tindakan pencegahan untuk stabilitas.

4. Ruang lantai peralatan harus dirancang berdasarkan situs yang sebenarnya.

5. Peralatan harus memiliki berbagai alarm dan sistem tampilan abnormal

Sel surya Tabber otomatisStringer

Kecepatan operasi: Tidak kurang dari 1600 buah/jam soldering Cacat Kecepatan: ≤2%

Berlaku Spesifikasi Busbar:Standar tradisional 1 ~ 6 busbar

Berlaku Spesifikasi Pita:Lebar 1.0-2.0mm, ketebalan 0.1-0.16mm

Ukuran sel yang berlaku:Sel 156mm, 158mm, 166mm, 182mm

String sel maksimum Panjang: uP hingga 650mm

Metode Solder: Solder inframerah

Catu daya: AC 220V 50/60Hz fase tunggal 3-kawat, daya: 10kwTerkompresi aIR: Tekanan: ≥0.5mpa, Aliran: ≥100L/mnt

Peralatan Ukuran:Tidak kurang dari

Panjang: 2250mm*Lebar: 1080mm*Tinggi: 2000mm

Mesin pemotong pita YS-100

Parameter

Stasiun pengelasan panel surya

Model: YDD-WT

Meja pengelasan panel surya dan jig solder

1, pelat pemanas tunggal: 220 × 200 × 12mm daya 44W tegangan 220V

2, merangkai pelat pemanas: 200 × 1600 × 12mm daya 300W tegangan 220V

Pelat merangkai memiliki dua jenis: meninju ketukan stainless steel dan cetakan template

3, Palet merangkai: 2000*180*15mm, profil aluminium dan pengobatan oksidasi

Pematerian Besi

Kisaran suhu 50 ℃ -600 ℃

· Pengelasan baja dan poles, permukaan pelapis.

· Semua pengelasan argon busur, poles, penampilan yang baik.

Trolley Tipe 3-Solar Stringer Trolley Ukuran: 1600*800*1350mm

· Setiap sisi memiliki 10 lantai, total 20 lantai.

· Transfer kotak sel.

· Empat roda universal, dua di antaranya adalah rem, lebih mudah untuk bergerak.

· Semua pengelasan argon busur, poles, penampilan yang baik.

Kendaraan Tipe 4-Turnover Trolley untuk Kaca, Pra-Framed, Modul. Ukuran: 1800*1000*1250mm

· Pengelasan baja, permukaan pelapis dengan karet non-slip

· Empat roda universal dua dari mereka adalah rem, lebih mudah untuk bergerak.

· Semua pengelasan argon busur, poles, penampilan yang baik.

Kendaraan troli tipe 4-turnover untuk dilaminasi

Ukuran: 1100*1000*1450mm

· Pelapisan pipa baja, sepuluh lantai.

· Penutup kapas yang empuk, tidak mudah pecah.

· Empat roda universal, dua rem THES, lebih mudah untuk bergerak.

· Semua pengelasan argon busur, poles, penampilan yang baik.

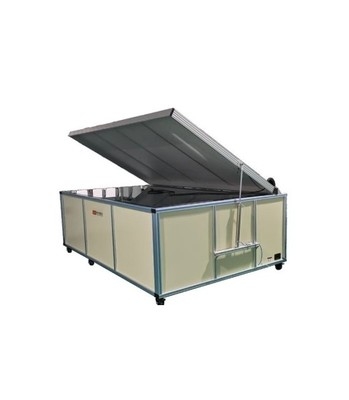

Setengah otomatis Laminator

Teknis Parameter

Panel surya Pembingkaian Mesin

Aplikasi: bingkai bingkai bingkai aluminium ke dalam daya modul: 220V

Sumber Udara: 0.7-0.8MPA, Aliran Udara: 5L/Min

Dimensi framing min: 300 × 300 × 50 (35) mm,

Max Framing Dimension: 2100 × 1100 × 50 (35) mm Kecepatan pembingkaian: 50 detik/potong

Meja pemangkasan

Persimpangan Kotak Tabel Instalasi

Ukuran: 1200*600*900

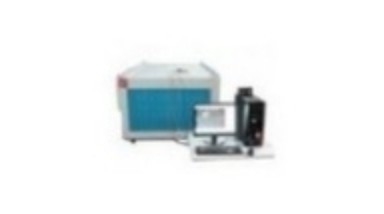

Simulator surya

Aplikasi:

Terutama digunakan dalam uji otomatis dan hasil hasil silikon mono-kristalin surya, sel surya silikon poli-kristalin

Modul dan Modul Film Tipis.

Produk Fitur:

1. Impuls Impuls Continuous Range 10-100ms

2. Pengukuran empat-garis; Kartu Akuisisi Sinkron Kecepatan Tinggi 4-Bit 4-Bit, 8000 Titik Pengumpulan Data;

3.10 Tampilan Parameter; Tampilan Parameter Diukur dalam Tabulasi dan Cara Grafik;

4.radiance secara otomatis kompensasi; suhu secara otomatis kompensasi;

5.Voice menghitung dan meminta waktu flash; menghitung permintaan waktu flash

6.24 jam kerja berturut -turut, kehidupan kerja Lampu Xenon impor adalah 300.000 kali data teknis Flash:

Tabbing Dan Merangkai Jig (dengan Pemanas)

Ukuran: 2000*180*10mm

Bahan paduan aluminium dengan presisi pengobatan oksidasi permukaan dalam +/- 0,05mm.

Penyimpanan Kotak

Ukuran: 2000*180*15mm

Bahan paduan aluminium untuk transfer strip sel

Mesin opsional

Tenaga surya Panel EL Tester

Model: Yhel-2400

Aplikasi:

Cacat tikar sel suryaerial (puing -puing, retak, gerbang rusak, polusi);

Cacat dari proses pengelasan (las, putus asa);

Campurkan berbeda Level Cell

Teknis Fitur

Kamera inframerah yang sangat sensitif dapat modul surya yang rusak, yang

dapat membantu pengguna mengetahui modul surya dan panel dari cacat material atau cacat pengerjaan

Peralatan dapat diterapkan sebelum dan sesudah proses laminasi, cacat

Detektor adalah peralatan pemantauan dan pengujian proses yang penting dan efektif

Ini terdiri dari serangkaian sistem pencitraan optik khusus dan modul kamera sensitivitas tinggi, yang tersedia untuk pengguna dalam proses persiapan, pengujian kualitas produk
